Submarino classe Ohio - Estados Unidos


Os submarinos nucleares da classe Ohio fornecem à US Navy uma plataforma virtualmente indetectável para o lançamento sub-aquático de mísseis balísticos intercontinentais. Projetados e construídos nos estaleiros da Eletric Boat Division do grupo General Dynamics, a classe é composta de dezoito unidades comissionadas entre 1981 e 1997. As primeiras oito unidades foram entregues armados com os mísseis Trident I (C4) e os dez posteriores estavam armados com o Trident II (C5), de maior alcance. O Trident II tem comprimento de 13,60 m, diâmetro de 2,10 m, pesa 59 ton. e seu motor foguete de 3 estágios pode levá-lo a um alcance de até 12.000 km. Este míssil carrega 12 ogivas nucleares independentes de 100 kilotons cada, com erro circular provável de apenas 150 metros. Os submarinos da classe Ohio têm capacidade para 24 mísseis Trident, dispostos em tubos verticais em duas fileiras de doze na área central do navio. Estão equipados também com quatro tubos para lançamento dos torpedos pesados Gould Mk48, com ogiva de 290 kg, alcance de 50 km a uma velocidade de 40 nós, que após lançado pode ou não utilizar sistema ativo ou passivo de busca, aquisição e ataque ao alvo. Embora estejam entre os maiores submarinos do mundo (só perdem em tamanho para a classe Typhoon russa), os classe Ohio estão também entre os mais silenciosos devido ao seu sistema de guiagem turbo-elétrico especialmente desenvolvido para uma navegação furtiva. A despeito de toda a sua sofisticação, estes submarinos são extremamente robustos tendo batido recordes de disponibilidade operacional, normalmente permanecendo 70 dias no mar com manutenção planejada de 25 dias. Está equipado com radar BPS 15A para as funções de busca, navegação e controle de tiro. A suíte de sonares incluem: o sonar de busca passiva IBM BQQ 6; os sonares ativos e passivos de alta frequência Raytheon BQS 13 e BQS 15, respectivamente; o sonar passivo rebocável Western Eletric BQR 15; e o sonar ativo para navegação Raytheon BQR 19.

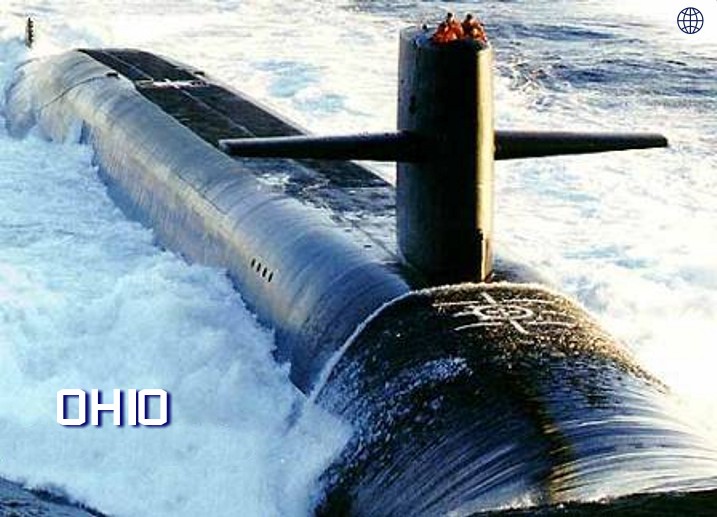

Para visualizar o interior do submarino Ohio passe o mouse sobre a foto acima.

Para efeito de contramedidas os submarinos classe Ohio estão equipados com oito lançadores de torpedos despistadores Mk2, equipamentos de guerra eletrônica WLR-10 como sistema de alerta de ameaças e o receptor de vigilância WLR-8(V), ambos fabricados pela GTE. Um sistema de interceptação acústica e contramedidas AN/WLY-1 da Northrop Grumman permite uma resposta automática contra o ataque de torpedos. A propulsão está a cargo de um reator nuclear de água pressurizada PWR GE S8G, com duas turbinas que geram cerca de 60.000 hp de potência, permitindo ao submarino uma velocidade de 18 nós na superfície e de 25 nós quando submerso. A tripulação é composta de 155 pessoas, com acomodações adequadas graças às grandes dimensões do navio, o que ajuda a amenizar os longos períodos de patrulha nos oceanos ao redor do planeta. Para atender as exigências do Tratado de Redução de Armas Estratégicas, assinado em 1992, que limitou o número de submarinos com mísseis estratégicos a um total de 14, a US Navy contratou a Eletric Boat em 2002 para converter quatro unidades da classe Ohio em lançadores de armas convencionais (SSGN). Então o USS Ohio (SSBN 726) e seus "irmãos" USS Michigan (SSBN 727), USS Florida (SSBN 728) e USS Georgia (SSBN 729) foram submetidos às alterações necessárias e equipados com 154 mísseis de cruzeiro Tomahawk TLAM ou Tactical Tomahawk block IV. Além disto, foram feitas importantes modificações para permitir que estas quatro unidades pudessem conduzir missões de operações especiais, com acomodações para o SEAL Delivery System (ASDS), para o centro de controle de missão e para 102 comandos SEAL. O ASDS é um submersível projetado pela Northrop para levar uma equipe SEAL e seus armamentos até a praia, em incursões furtivas, sendo que cada submarino teve dois de seus tubos lançadores de mísseis convertidos em câmaras estanques para lançar os ASDS. Embora seu projeto remonte aos tempos da Guerra Fria, os submarinos classe Ohio permanecem no serviço ativo da US Navy, mantendo seu alto grau de prontidão e dissuasão, podendo estar em qualquer lugar dos oceanos com suas armas preparadas para disparar em defesa dos interesses de seu país.


Origem
Estados Unidos
Dimensões
comprimento: 170m / boca: 13m / calado: 11m
Tripulação
155 pessoas
Deslocamento
18.750 ton.
Armamento
24 SLBM Trident ou mísseis Tomahawk
Propulsão
01 reator nuclear PWR GE S8G,
com potência de 60.000 hp
